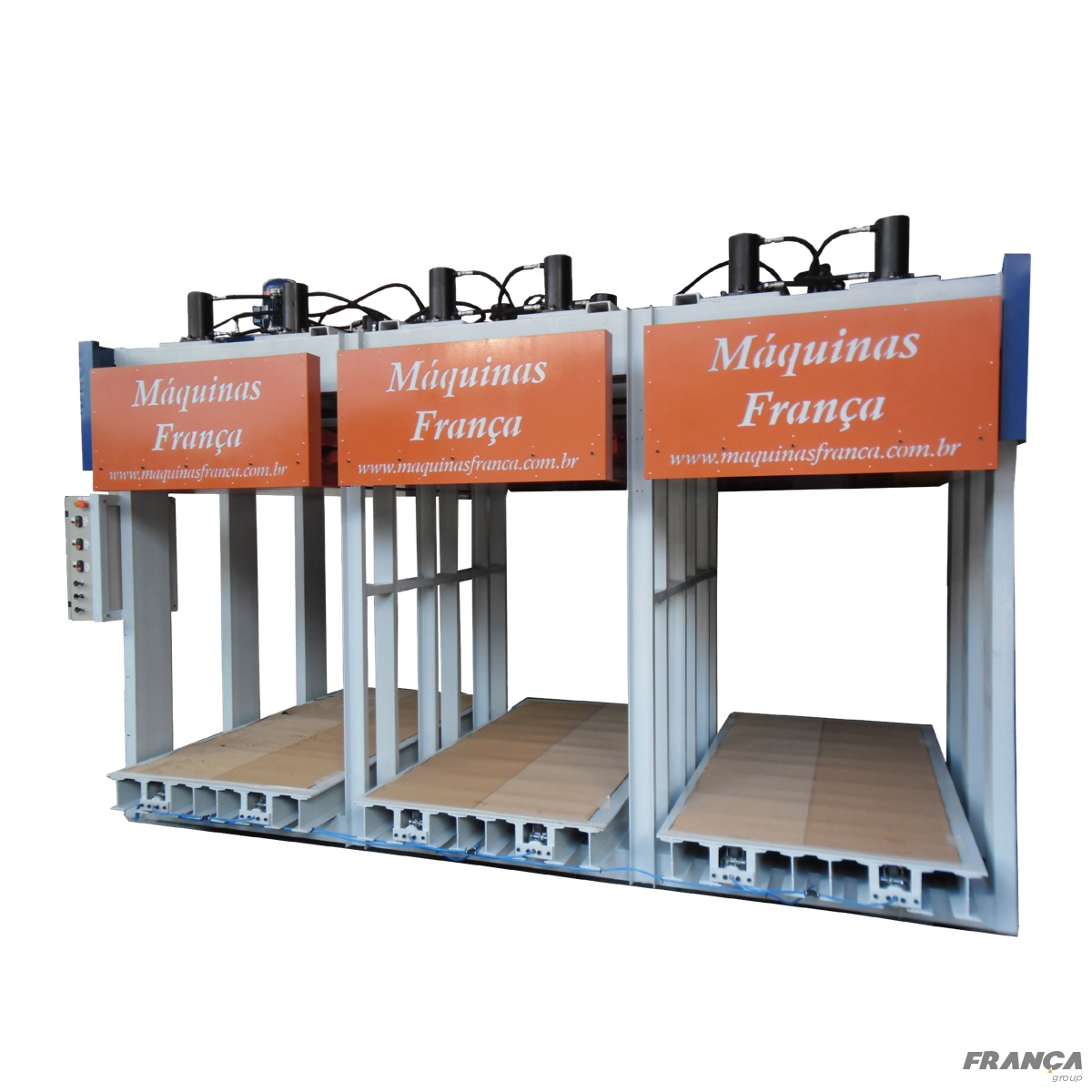

Referência: PH03E - 2200
- Máquina projetada para a colagem de portas de madeira semi-ocas.
- Estrutura reforçada concebida em viga U 10" x 2° alma e chapas oxicortadas soldadas e usinadas.
- Possui 03 sapatas de prensagem estruturada com chapa 3/8" de espessura e vigas I 3" e 4".
- São 18 cilindros dupla ação dispostos nas duas sapatas superiores de prensagem Ø4" x curso 100mm x haste Ø2".
- As sapatas de prensagem são guiadas por cremalheiras, evitando assim que as mesmas se atravessem no momento da descida ou subida.
- Unidade hidráulica dupla ação com motor de 5CV e reservatório de aço com capacidade para 60 litros de óleo.
- Acionamento dos cilindros (sobe e desce) por meio de botoeiras.
- Sistema de segurança com 12 botões de stop ao redor da máquina.
- Temporizador para determinar o tempo de prensagem automática.
- A prensa possui 03 sistemas pneumáticos com rodízios plásticos em cada base de prensagem, que ao serem acionados sobem e facilitam a alimentação de portas (no momento da prensagem os mesmos devem estar abaixo da base).
- Pressostato em cada um dos três estágios para manter a pressão de prensagem sempre constante (no momento em que os cilindros perderem pressão o pressostato é acionado de forma automática, aciona a unidade hidráulica que mantém a pressão sempre em 80bar).
- Comando da prensa em 24V (NR12).
- Largura útil de prensagem: 1000mm
- Comprimento útil de prensagem: 2200mm
- Altura útil de prensagem: 1350mm
- Altura da base de prensagem: 280mm
- Curso da sapata de prensagem: 100mm
- Força máxima de prensagem por cilindro: 6.500kg
- Força máxima de prensagem do sistema (06 cilindros x 03 estágios): 39.000kg x 3 (117.000kg)
- Pressão máxima de trabalho: 80bar
- A máquina possui 03 unidades de trabalho podendo colar até 90 portas de espessura 45mm.
