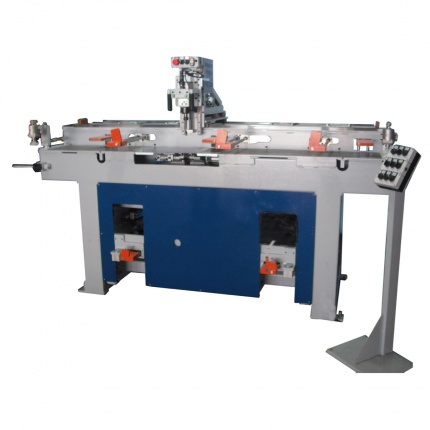

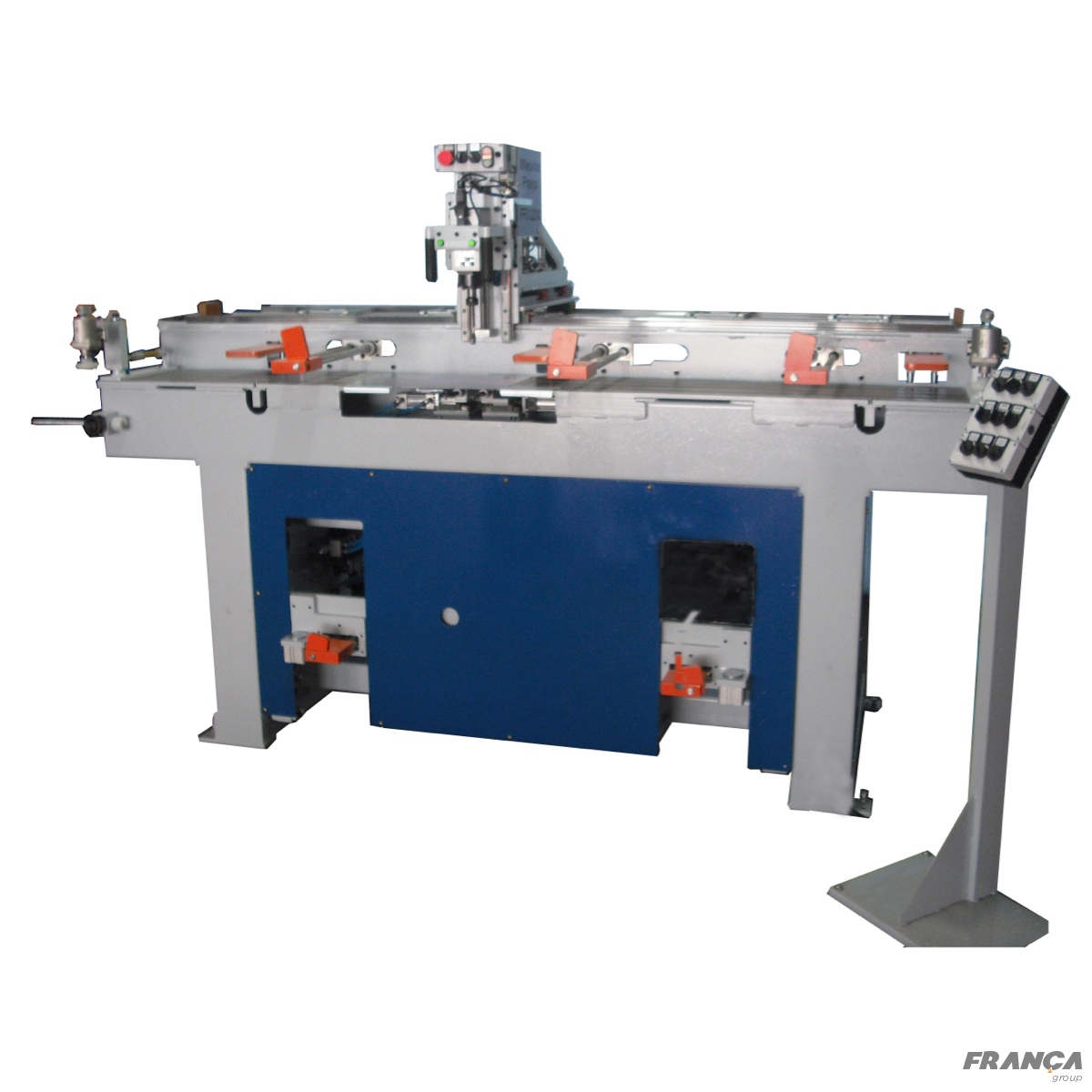

Referência: FMEFD - 2200

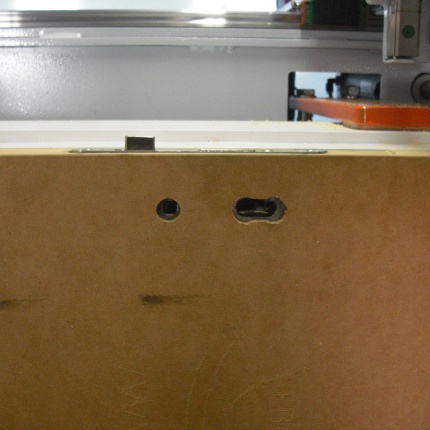

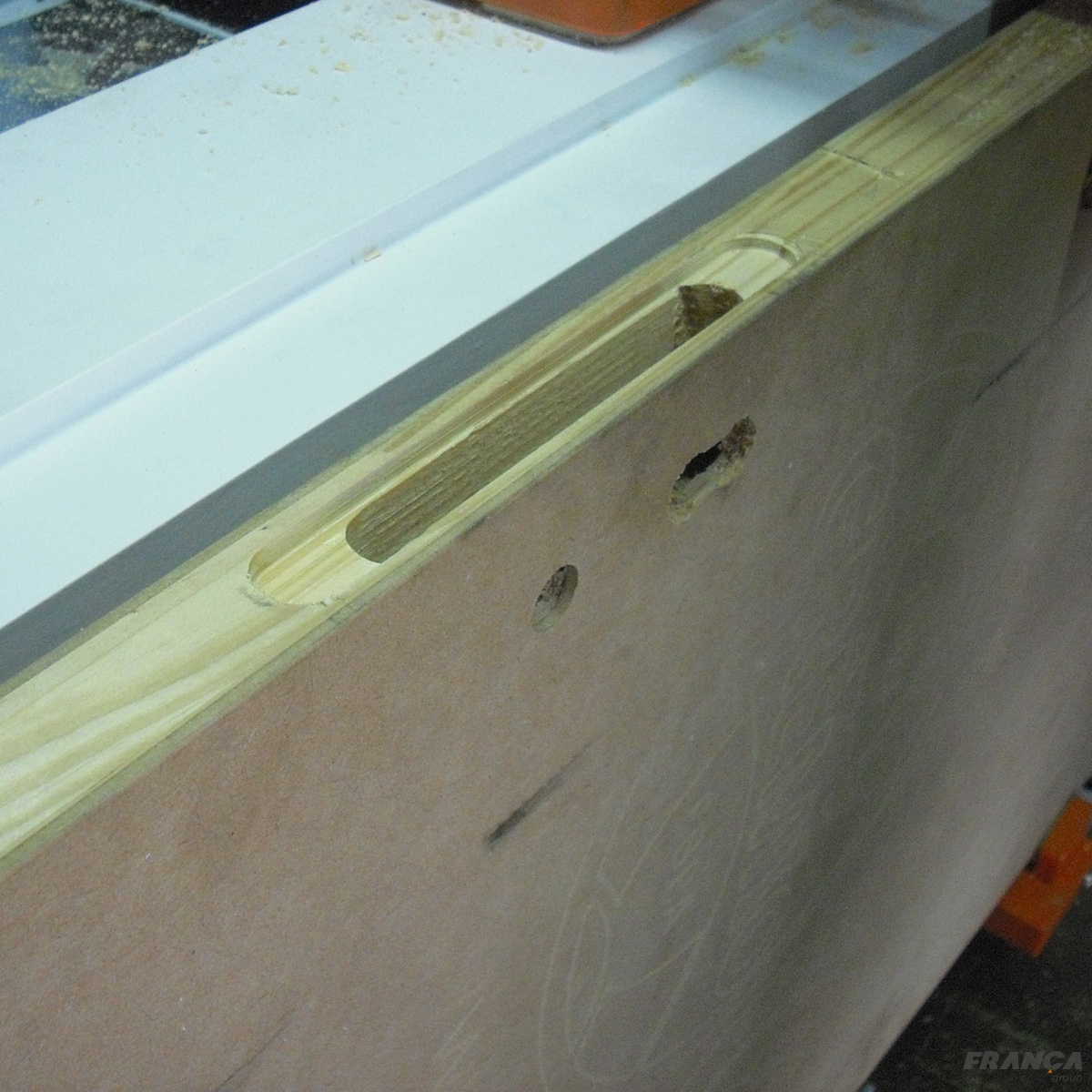

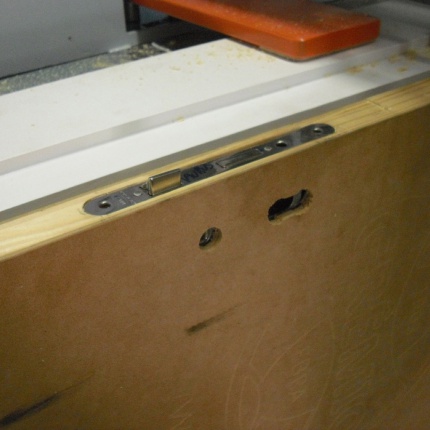

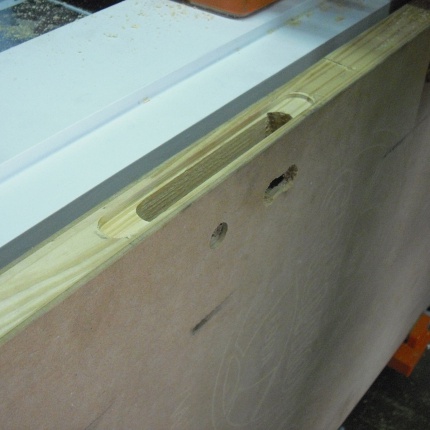

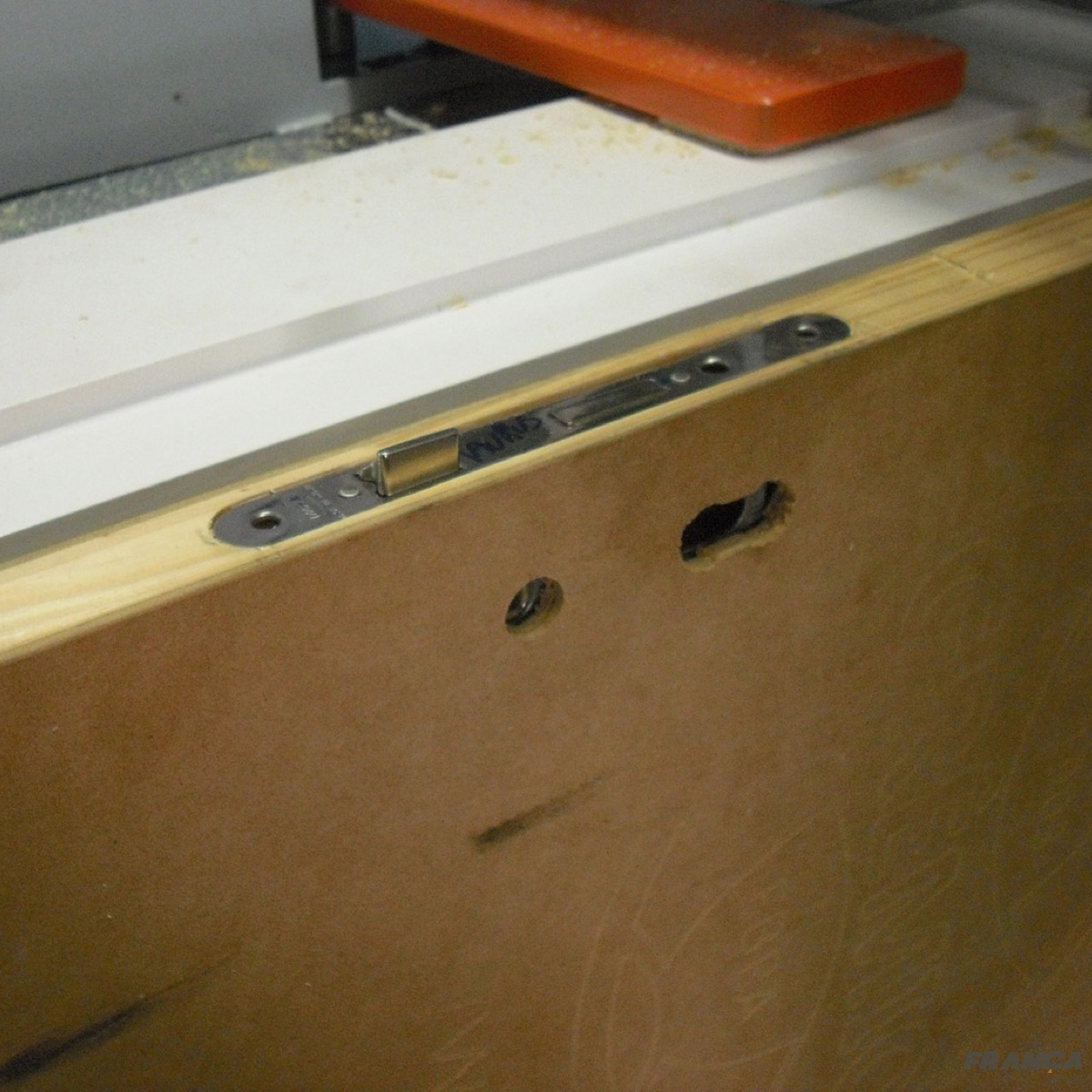

- Máquina projetada para usinagem de encaixes de dobradiças de forma simultânea na porta e marco de madeira, encaixe da chapa testa no marco (sem a orelha), cava da fechadura, espelho da fechadura, rasgo para o miolo e furo para maçaneta na porta.
- Máquina de construção mecânica robusta, estruturada em chapas e perfis de aço, soldados e usinados.
- Usinagem através de dois mandris inferiores semi-automáticos (miolo e maçaneta) e gabaritos (dobradiças, fechadura e chapa testa) operação manual através de gabaritos.
- Segue com o equipamento 01 jogo de gabaritos para dobradiça, chapa testa e cava fechadura, além de 01 fresa para usinagem.
- Regulagem de largura da porta por meio de botoeiras, a máquina possui um sistema com fusos tracionados que facilita e agiliza o processo de usinagem.
- 02 encostos na mesa para regular a distância do marco com relação a porta.

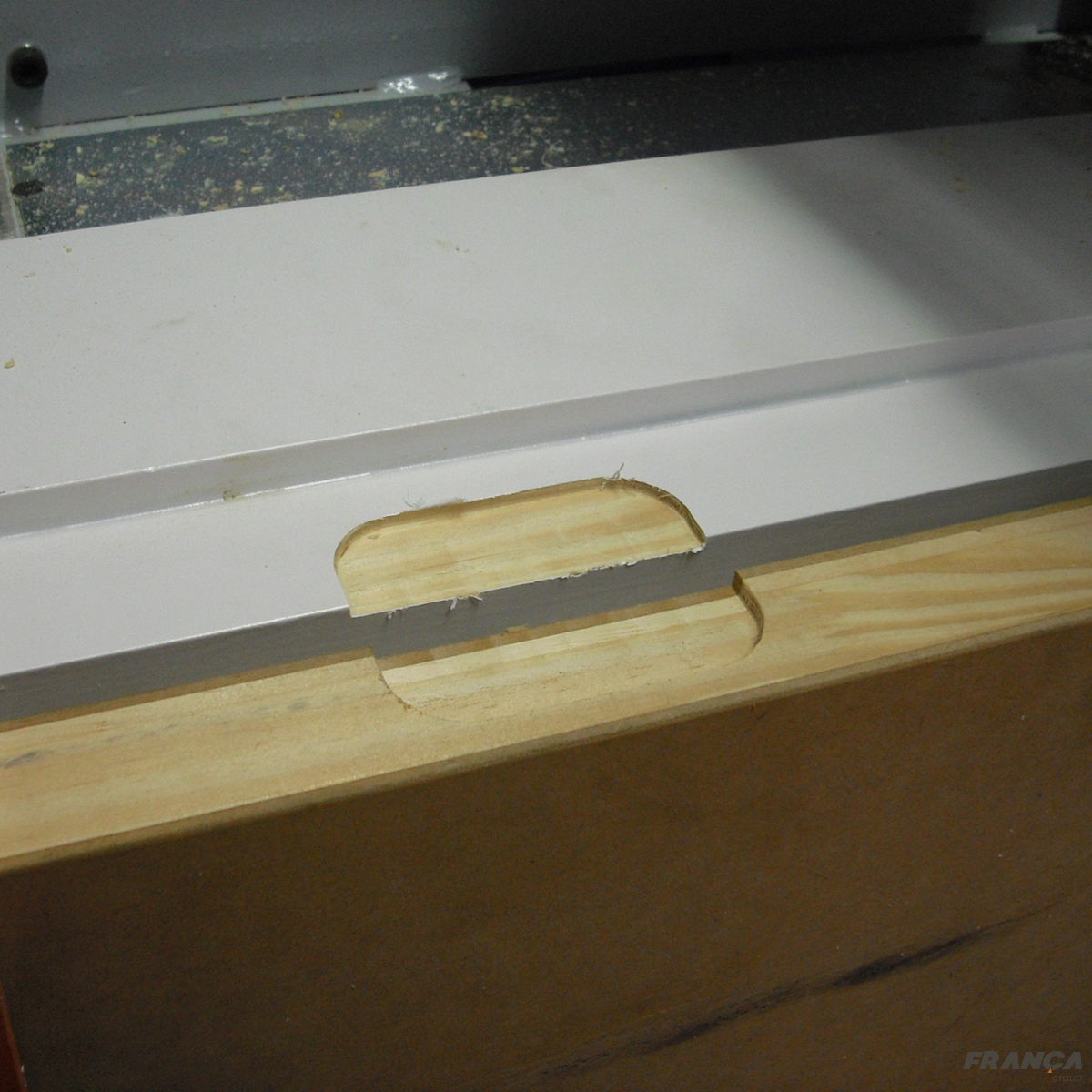

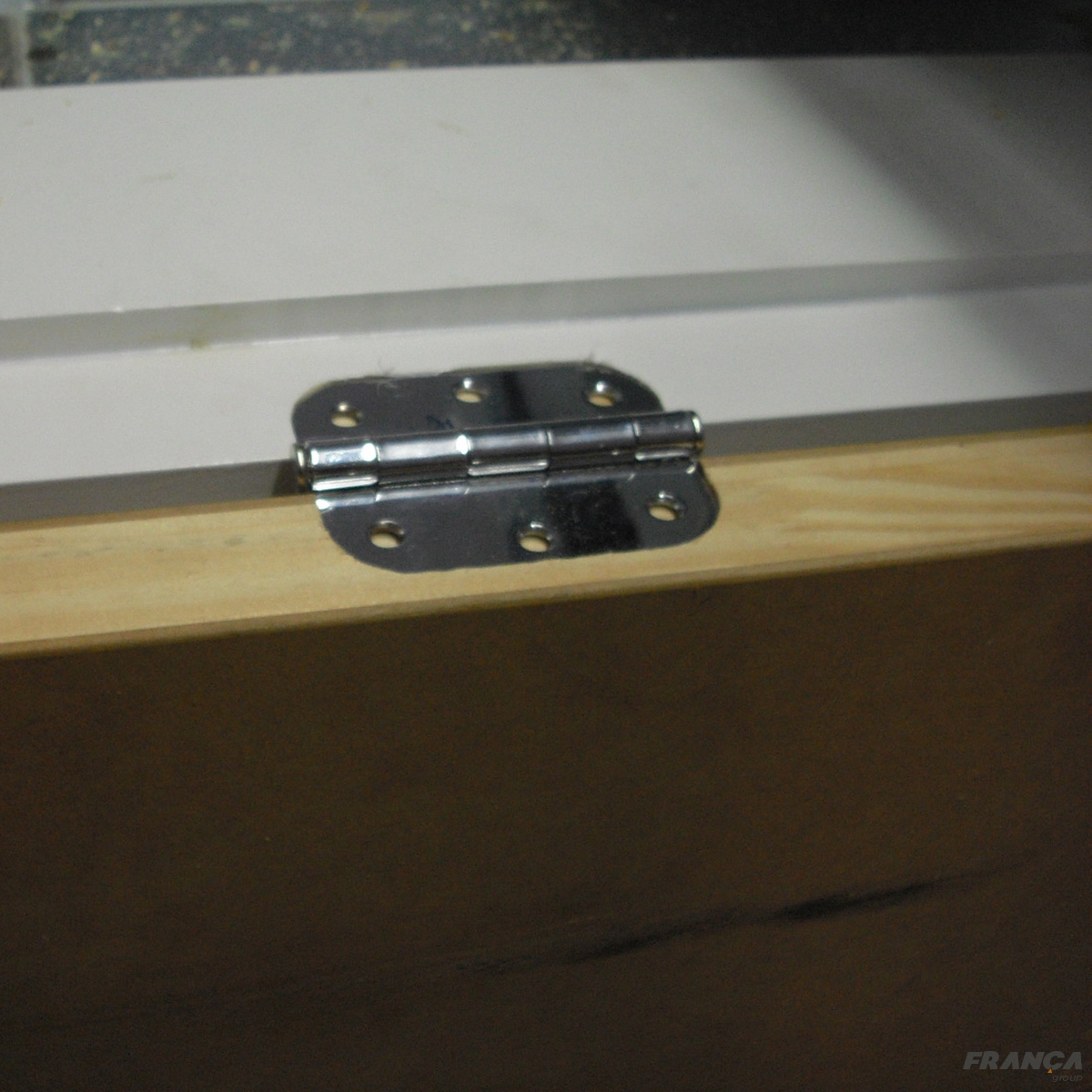

- Sistema com 02 braços pneumáticos que mantém o marco e a porta sempre no mesmo nível, proporcionando uma usinagem uniforme do encaixe das dobradiças.
- Possui um conjunto de preparação do ar (Lubrifil) tamanho médio.
- Os cilindros possuem reguladores de fluxo.
- Voltagem: 220V TRIFÁSICO / 380V TRIFÁSICO (Definida pelo cliente).
- Cor: Cinza França / Azul França.
Dimensões de trabalho das portas:
Altura: 550mm a 1000 mm.
Comprimento: até 2200mm.
Espessura: de 20mm a 45mm.
Dimensões de trabalho dos marcos:
Largura: até 300mm.
Comprimento: até 2200mm.
Espessura: de 20mm a 48mm.
Alimentação das portas e marcos: Manual
Fixação das peças a serem usinadas. Por sistema pneumático (05 prensores para prender a porta e 03 para prender o marco).
Sistema de movimentação do carros nos eixos X, Y e Z através de guias lineares e patins.
Motor da fresa de alta rotação: 2CV, 12.000 RPM comandado por inversor.

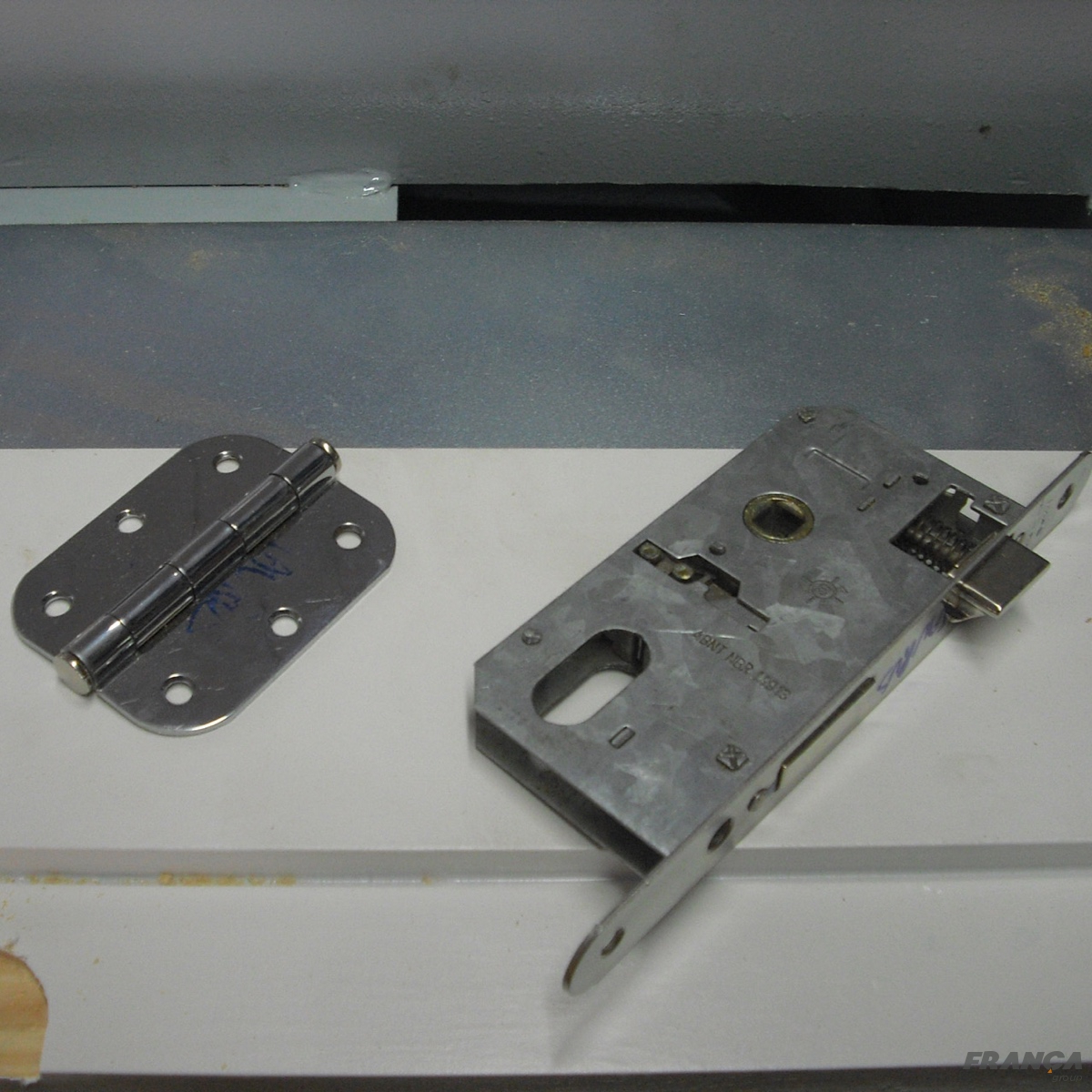

OBS: Cliente deve enviar 01 unidade de cada modelo de dobradiça e fechadura que queira utilizar para que sejam feitos os gabaritos. A FECHADURA E DOBRADIÇA DEVEM POSSUIR CANTOS ARREDONDADOS!
