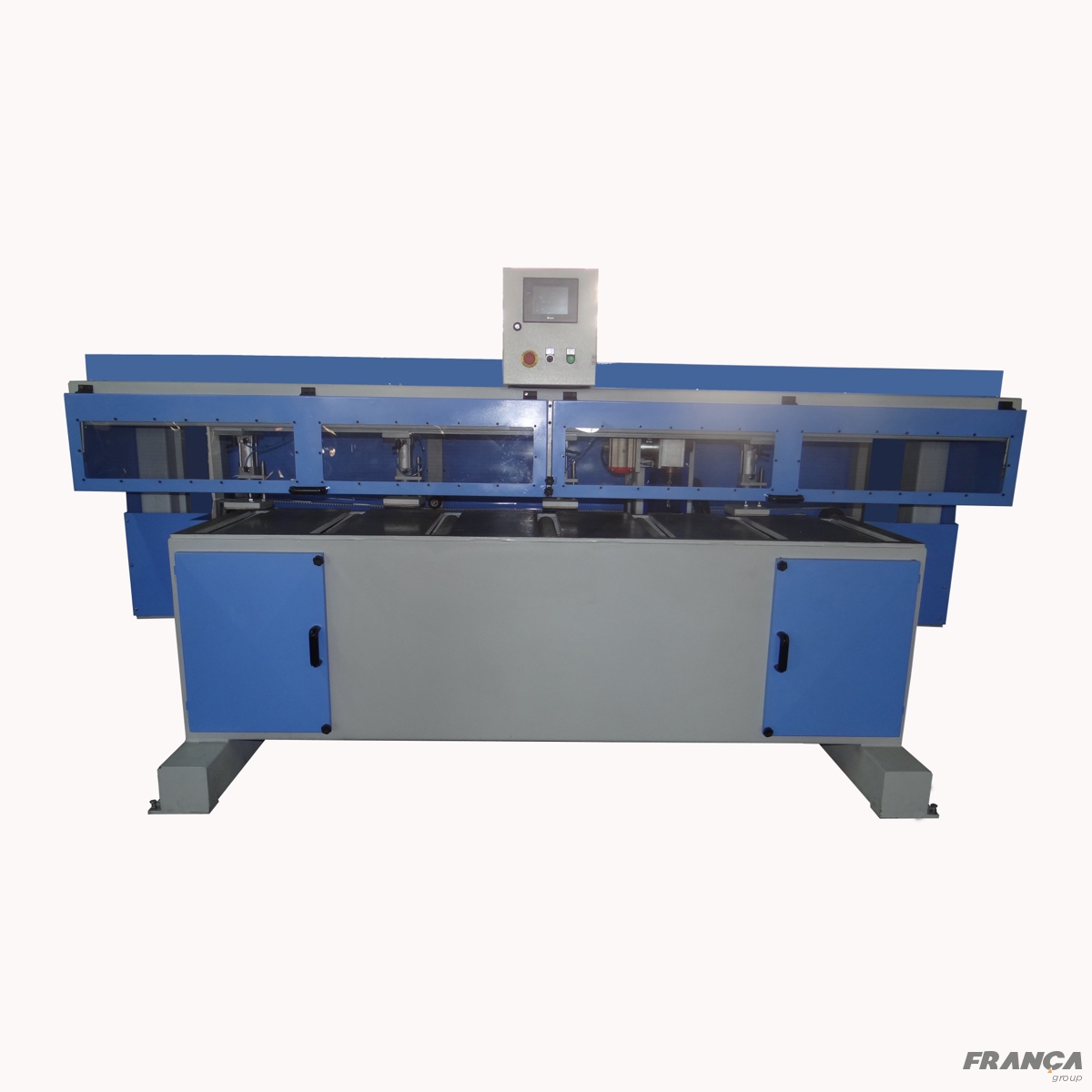

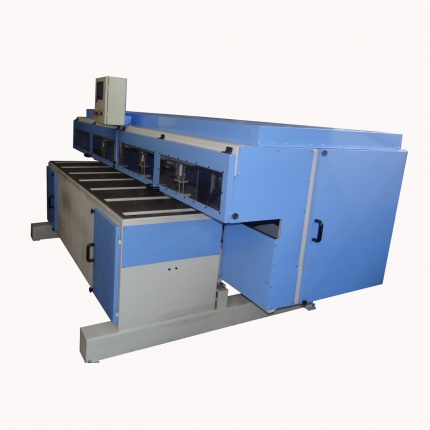

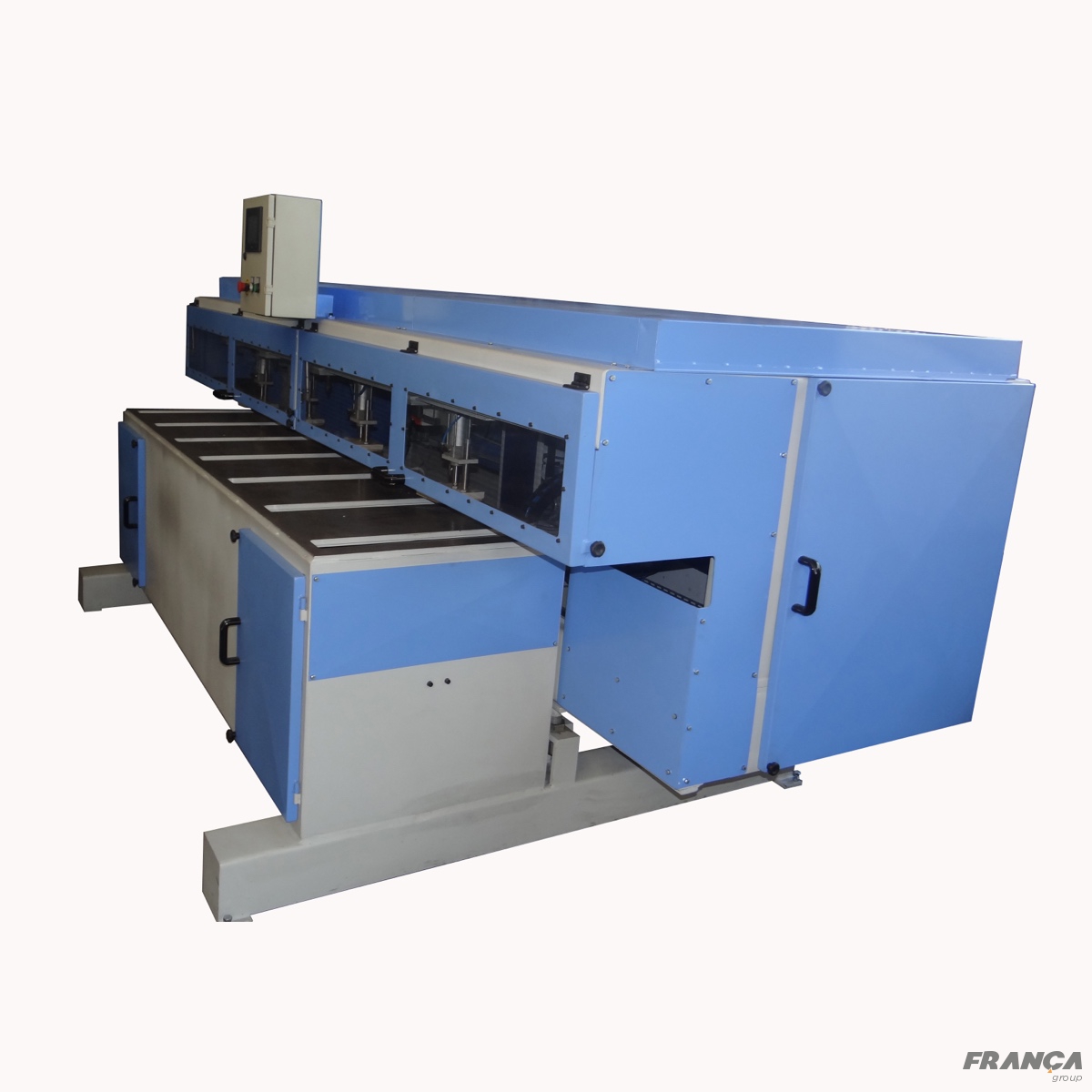

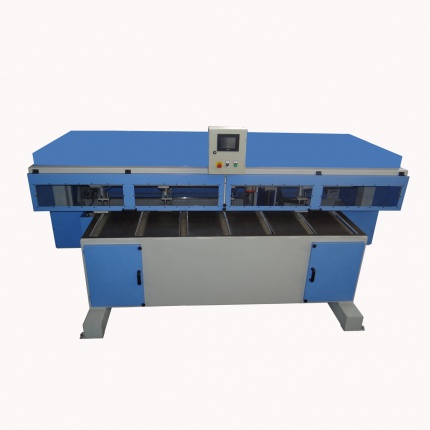

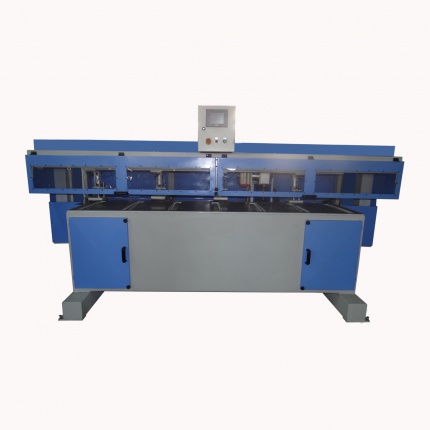

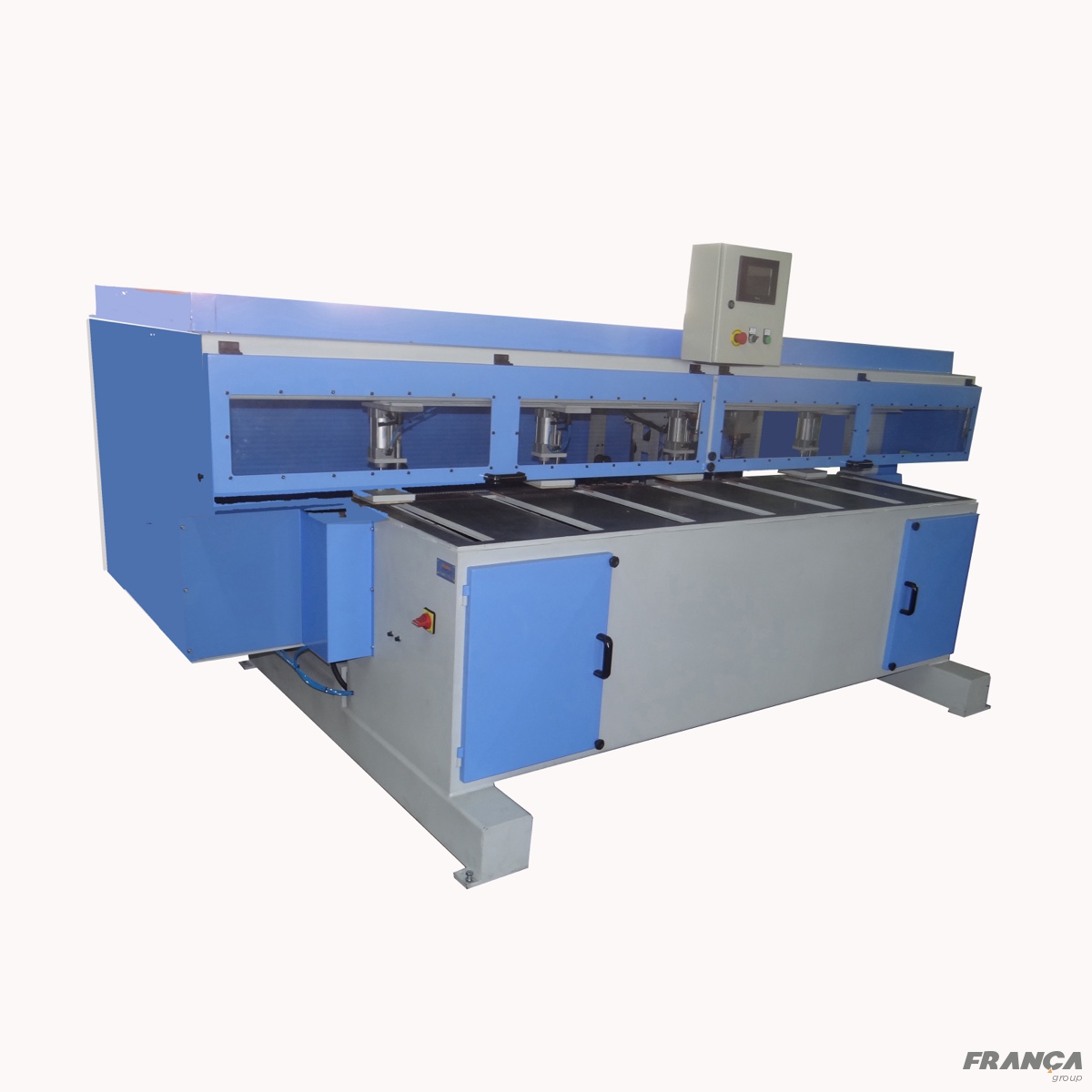

Referência: FCNCH - 04E
- Máquina de construção robusta, feita com perfis dobrados e chapas de aço, soldadas e usinadas;
- Composta por 04 eixos, sendo os eixos X, Y, Z e A;
- Usina automaticamente o encaixe para fechadura principal, fechaduras auxiliares em ambas extremidades, espelhos das fechaduras, furos das maçanetas, furos e rasgos das fechaduras e encaixes para as dobradiças (porta), além de todos encaixes para as dobradiças, rebaixes para os espelhos das contra-testas e rasgos para as linguetas das fechaduras (marco esquerdo e marco direito);
- Fixação das portas e marcos através de 04 cilindros pneumáticos que podem ser deslocados lateralmente;
- Toda movimentação dos eixos é feita por meio de servos motores de 400W, com redutores, polias e correias sincronizadas, patins e guias lineares;
- Através de um IHM é possível inserir todas as medidas necessárias para fazer determinado processo, tornando a máquina computadorizada e de fácil operação;
- Motor de usinagem com 3CV de potência, 18.000rpm, porta pinça ER20 (haste da fresa Ø13 mm) e porca;
- Fresa de usinagem em metal duro, Ø13mm x 40mm (haste) + Ø16 x 110mm (corte), totalizando 150mm de comprimento. Fresa com 03 cortes, helicoidal e ranhurada para furação e corte de madeira;
- Giro do motor de usinagem (90°) através de atuador rotativo pneumático;
- Mesa de aço com sistema pneumático, composta por roletes sem tração, que auxiliam na alimentação e posterior retirada das portas e marcos;
- Sopradores de ar em todas as polias sincronizadas, que mantém as mesmas sempre limpas;
- Capotas de fechamento;
- Exaustão na fresa de usinagem;
- Encostos (ponto zero das peças) pneumáticos;
- Sensores indutivos de referenciamento;
- Comando da máquina: 24V (NR 10);
- Voltagem de alimentação: 380V trifásico;
- Cor da máquina: Cinza França/Azul França.
- Dimensões de trabalho dos marcos: Largura: 150 mm a 300mm/Comprimento: 2.100mm a 2.380mm/Espessura: de 25mm a 50mm
- Dimensões de trabalho das portas: Largura: 600 mm a 1.200mm/Comprimento: 2.000mm a 2.300mm/Espessura: de 25mm a 50mm
- Alimentação das portas e marcos: manual
- Tempo de ciclagem da máquina: dependerá da quantidade de operações que serão feitas em uma mesma peça
- Velocidade de avanço dos eixos: até 18.000mm/min
