Referência: ERTCEGS - 4200

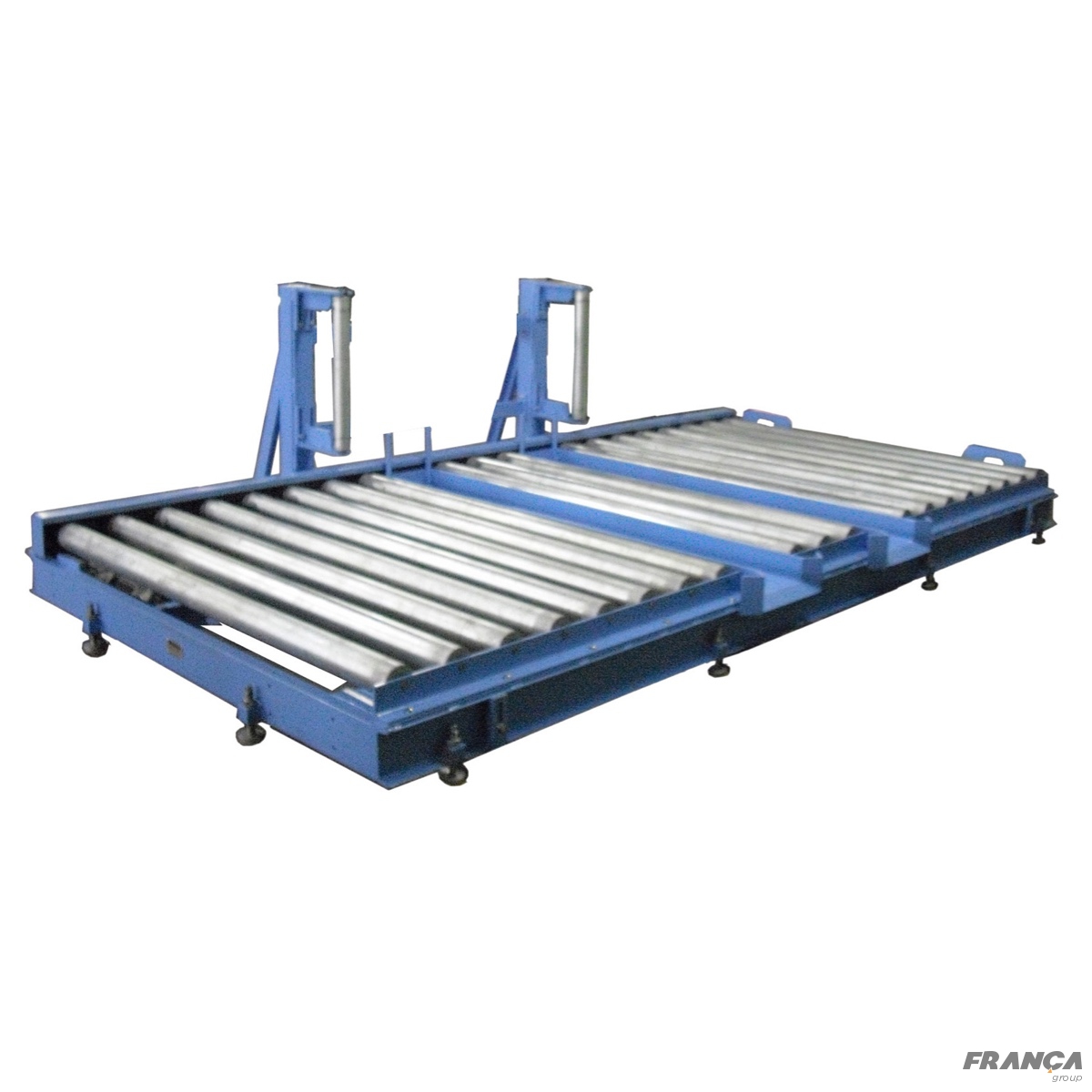

- Mesa roletada tracionada para alimentação de seccionadora feita com viga U 6" x 2° alma.

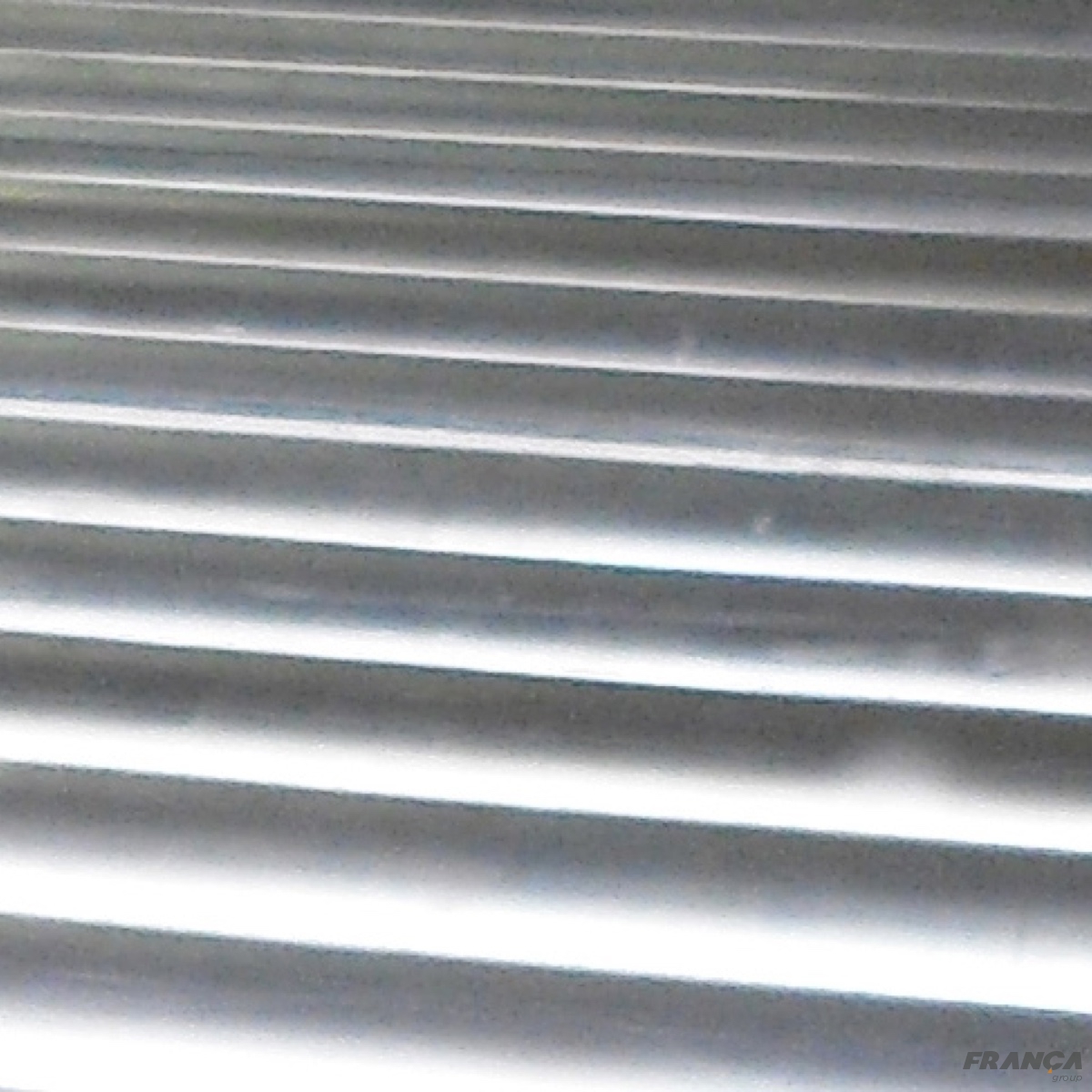

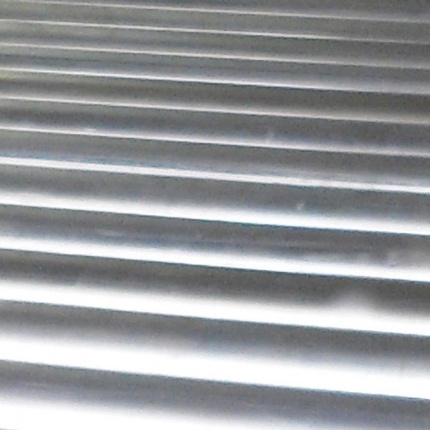

- Rolos feitos com tubo Ø4" x 3mm de espessura, buchas de aço SAE 1020 Ø4", rolamentos blindados, eixo em aço SAE 1045 trefilado Ø20mm e engrenagem bissimplex (dupla) 1" com 12 dentes. (Todos rolos são tracionados)
- Pés para regulagem de altura e nivelamento da mesa feitos com fuso M24 e sapata em aço SAE 1020 Ø3", 12 unidades distribuídas ao longo da estrutura.
- Motoredutor coaxial para tração dos rolos.
- Chapa de contenção do pacote feita com chapa de aço 1/2" colocada no lado contrário a tração da esteira.
- Capota de proteção nas correntes.
- A máquina possui 04 pés de fixação localizados em suas extremidades que servem para fixá-la ao chão.
- Com bacia para entrada dos garfos da empilhadeira centrada na mesa, feitas com chapas dobradas 5/16" x 2040mm de comprimento. Medidas externas da bacia 1250mm, medidas internas das bacias 750mm, largura interna da bacia 250mm, largura externa da bacias 266mm e altura de 90mm. Na entrada das bacias são soldadas cantoneiras que servem de "convite" para os garfos e no final das mesmas são soldados 04 tacos de aço SAE 1045 trefilado Ø25mm x 280mm de comprimento que servem para conter o pacote, evitando assim que ele bata na capota das engrenagens.

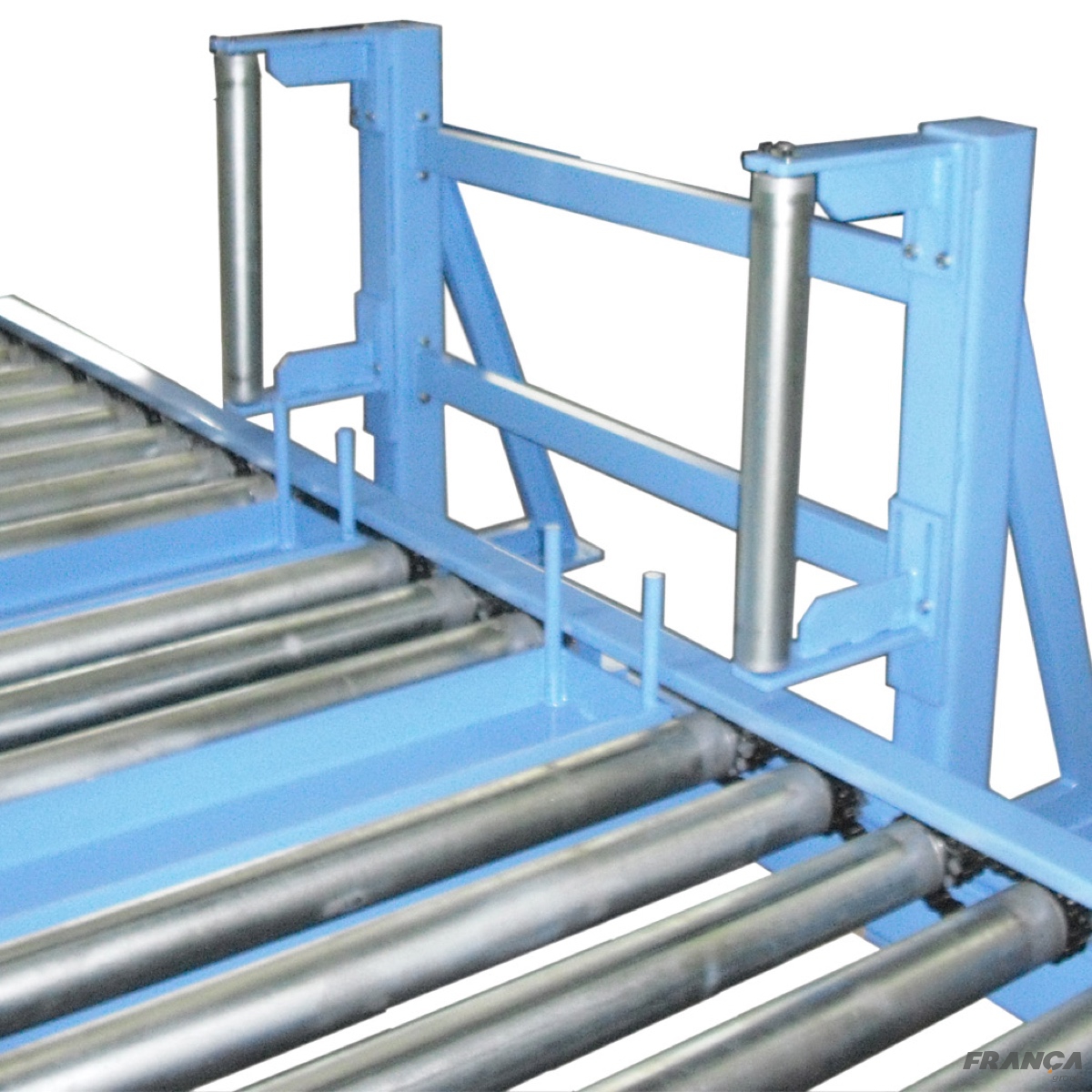

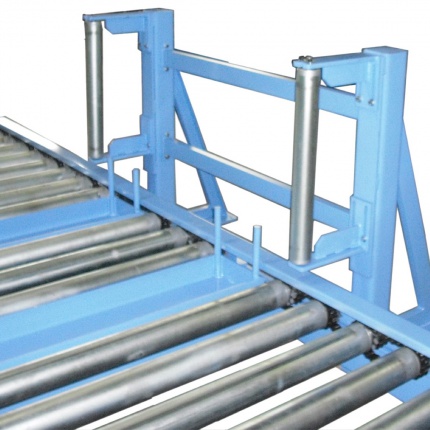

- A esteira possui 02 encostos traseiros feitos com tubo Ø3" x 4,75mm, buchas em aço, rolamentos blindados e eixo feito com aço SAE 1045 trefilado Ø20mm. As colunas são produzidas com perfis dobrados de espessura 1/4" reforçados com viga U 3", sua sapata é de chapa 1/2" com 06 furos de Ø13mm para fixação dos mesmos. Os encostos ainda possuem uma regulagem de altura de 110mm.
- Cor: Azul França.
- Altura da mesa: 330mm (+20mm / -20mm)
- Largura da mesa: 2200mm
- Comprimento da mesa: 4200mm
- Comprimento dos rolos: 1962mm
- Comprimento dos rolos do encosto traseiro: 790mm
- Distância dos rolos entre centros: 200mm
- Motoredutor de tração dos rolos: 2CV
- Velocidade fixa: 12m/min
- Carga máxima admitida: 7000kg
